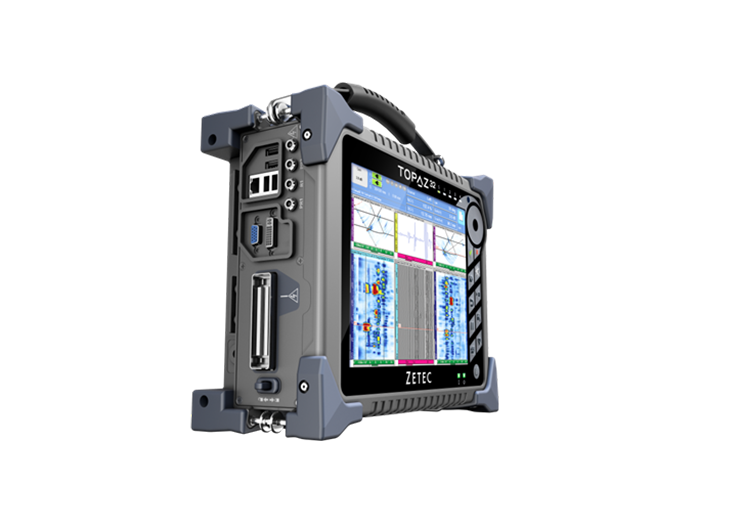

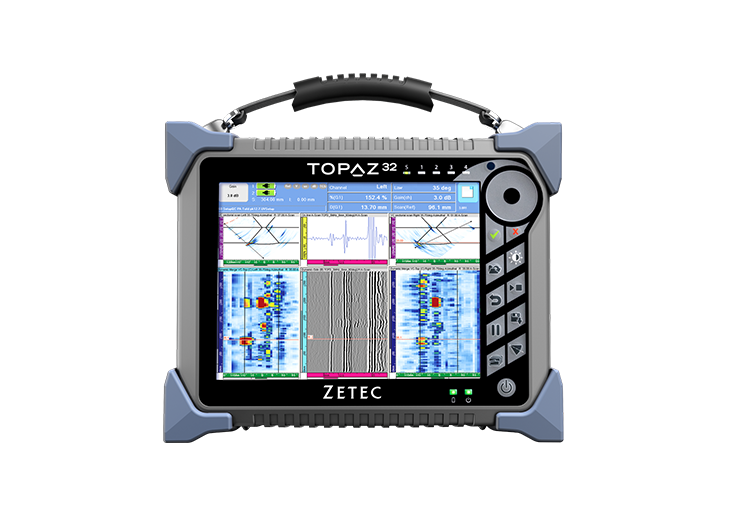

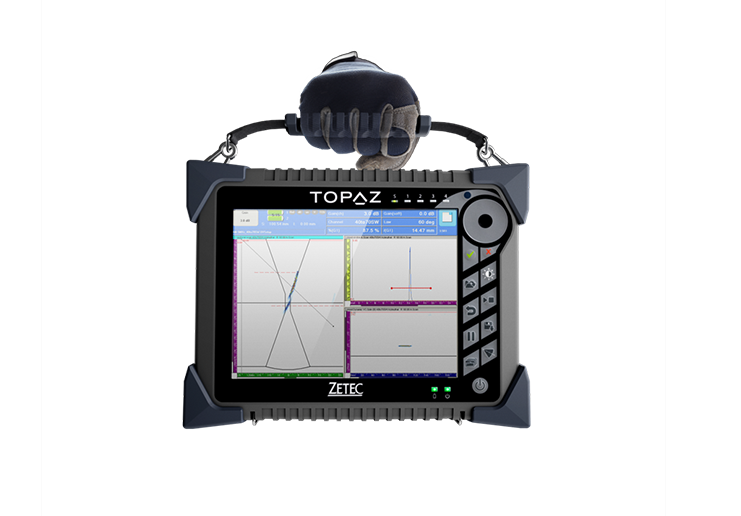

TOPAZ 32的性能特点

•10.4英寸多点触控高清显示屏设计，带来更好的显示与操作体验

•结构紧凑的一体式设计、铝制外壳轻巧便携，整机重量6.3Kg

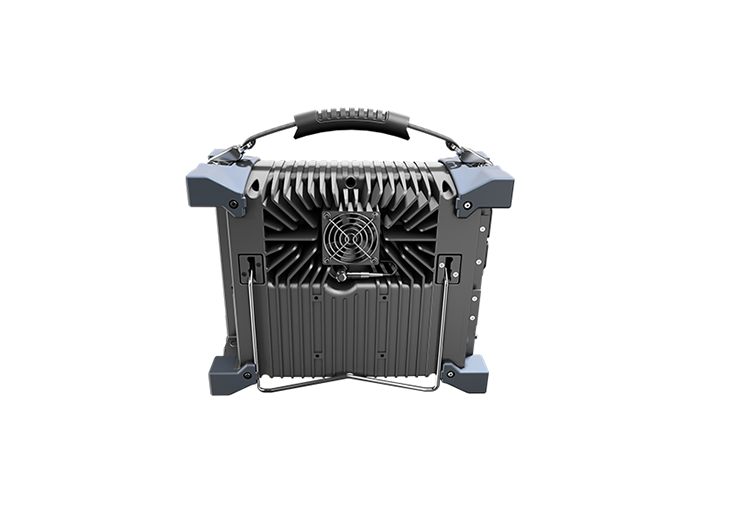

•外置无空气吸入式风扇，良好的散热与防尘抗噪特性适应各种现场检测

•两块热插拔式电池供电，可供设备持续运转8小时

•16位波幅分辨率，大大提高信号幅值精度，有利于更加准确的判读缺陷

•64位主机，120GSSD固态硬盘，数据采集与处理时间大大缩短

•数据传输速度最大可达10MB/s，数据分析更快，打开更快

•1USB3.0，3USB2.0接口，1000Base-T以太网络接口有效提高数据交换速度

•支持单个数据文件最大2GB，远程操控时为20GB

•支持脉冲重复频率最大12KHz

•带宽：0.5~18MHz（-3dB）

•支持2DMatrix，探头自动识别,与ZETEC其它扫查器适配

•激发电压：PA75V，UT200V

•支持4闸门+1同步闸门

•支持DDF动态深度聚焦

•支持设备自我检测

•支持聚焦法则数最多达1024

TOPAZ 32适用的检测应用

•   碳钢焊缝检测

•   金属平板或管道腐蚀检测

•   复合材料分层检测

•   搅拌摩擦焊

•   小径管环焊缝检测

•   薄壁不锈钢检测

•   螺栓检测

•   复合材料TR时间返演功能

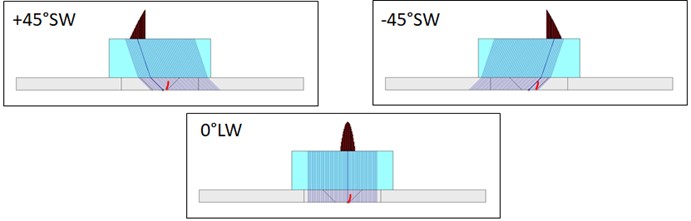

多组波束覆盖设置

双侧扫查

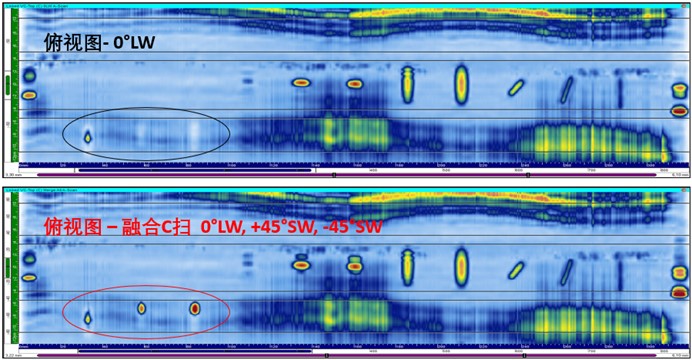

视图融合提高数据分析的效率

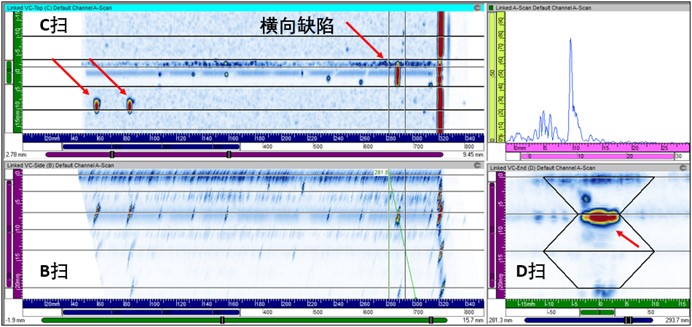

横向缺陷的发现

新功能——复合材料TR（时间反演功能）检测：

TOPAZ 32支持Time Reversal（时间反演）功能，适用于复合材料检测，对于结构复杂，工件表面为曲面的工件，TR功能提供了一种好的解决方案，能够实时适应工件表面轮廓，达到仿形的目的。

TR与SPA弧面工件检测图像对比

从上图检测结果中可以看出，当检测工件弧面处时，探头在移动过程中不可避免的存在与工件表面不对齐的情况，此时而常规的相控阵却无法得到任何显示，几乎完全失效，而TR通道依然可以通过算法进行补偿得到缺陷显示。
