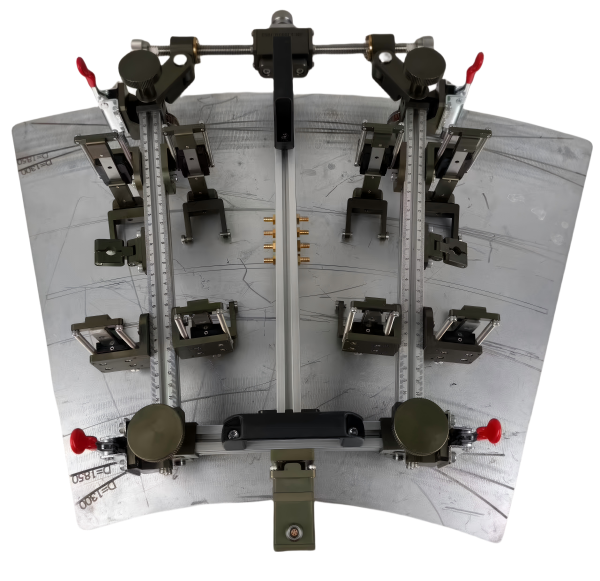

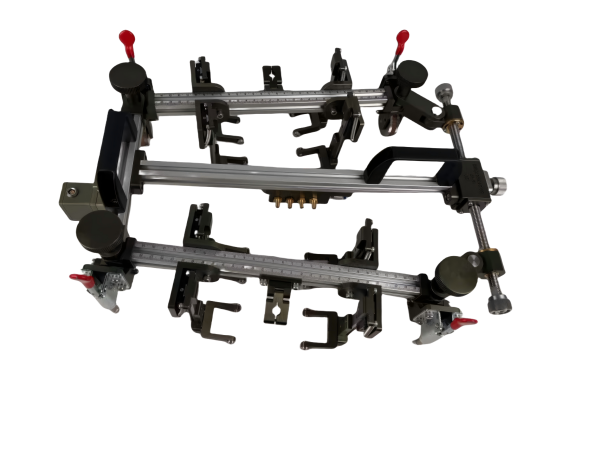

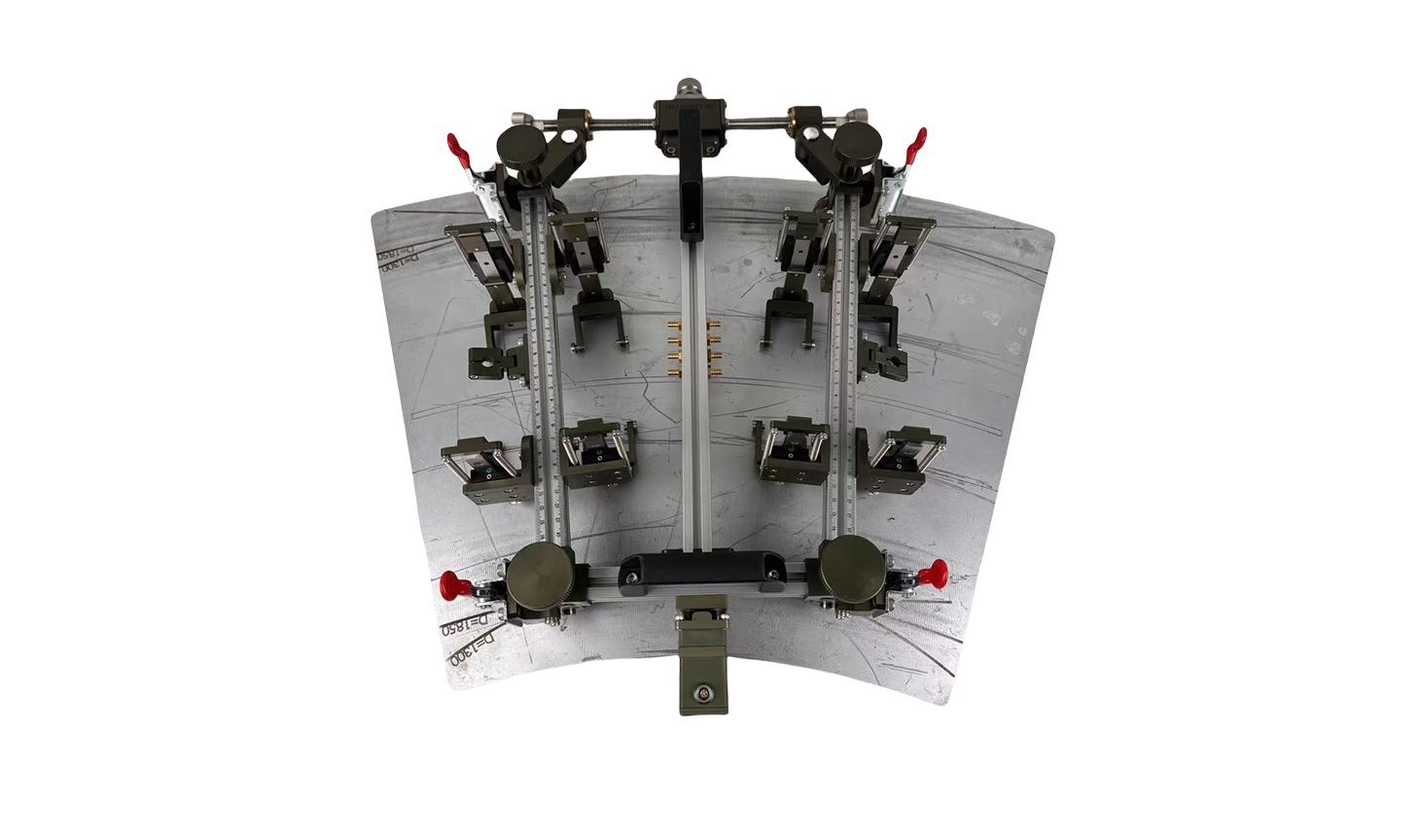

罐体封头焊缝扫查器——HS-07

产品特点

专门针对罐体封头焊缝而设计的手动扫查器，能够满足环形路径的曲率变化；

支持纬度方向环焊缝和经度方向纵焊缝的检测，可以辅助超声工作者完成罐体封头焊缝的检测工作；

灵活的机械结构能够使其可以根据工件形状快速且便捷地调整自身的曲率，以适应不同直径的封头焊缝；

设备支持安装4对TOFD探头同时进行检测，根据壁厚可灵活选用探头数量，实现对焊缝的一次全覆盖检测，可提高检测效率；

产品配置

1. 扫查器主体：HS-07能够轻松调节自身曲率，适应检测工作，并具有锁紧关节锁定扫查器结构；

2. 激光指示器：机身搭载激光指示器可清晰地指示焊缝位置，

3. 指导检测员操作扫查器时不偏离焊缝轨迹；

4. 强力磁性轮：HS-07配备有四个强力磁性轮 ，有效防止意外脱落，为检测作业提供安全保障；

5. 脱磁装置：扫查器运用脱磁装置，操作者可以轻松的将扫查器从工件上取下；

6. 加载臂：HS-07的加载臂能够自由伸缩臂长，以适应工件表面的变化，保证探头的耦合状态；

7. ENC-02编码器：扫查器配有5V微型编码器用于辅助数据采集记录；

8. 封头尺寸适应结构：针对不同规格的罐体封头，封头尺寸适应结构能够根据用户的需求自由调节。

规格参数

1. 工件类型：罐体封头、管焊缝、平板焊缝

2. 封头尺寸范围: ≥Φ1500mm

3. 适应壁厚: ≤230mm

4. 编码器： 22.64step/mm

5. 可夹持探头数: 最多4对TOFD/UT探头

6. 尺寸规格：533mm ×338mm ×150mm

7. 设备重量：5.5kg

8. 使用环境：-20-50℃

9. 设备性能：IP65(防水防尘)
